Modulus MonoWave

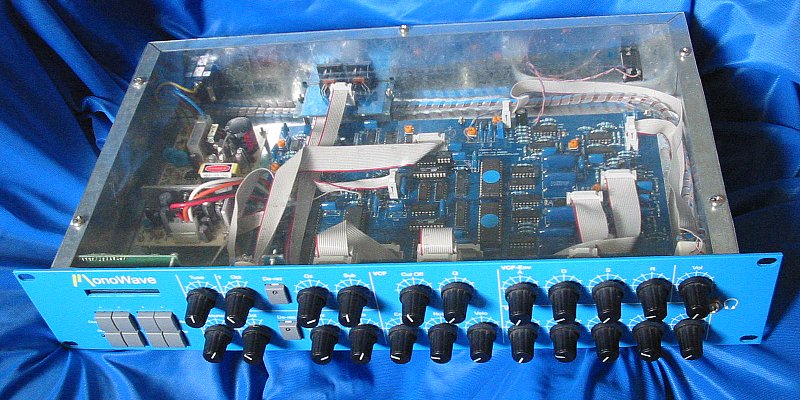

MonoWave #0009 mit Signatur von Bob Moog (Musikmesse 2002)^*
MonoWave #0009 with Bob Moog signature (Musikmesse 2002)^*
(english text below)

Der MonoWave ist ein Projekt von Paula Maddox aus England. Als PPG Fan, Technikerin und Musikerin vereinte sie in diesem Gerät jedes dieser Gebiete zu einem gelungenen Synthesizer, den sie 2002 in 25 Stück baute und verkaufte.

Die Fakten:

• 2 HE 19" Rackgerät im sehr stabilen verzinktem Blechgehäuse
• 2 digitale Oszillatoren mit 256 Wellenformen. Davon 127 vom PPG wave
• Jeder Oszillator hat einen eigenen Rechteckwelle Suboszillator
• Dank der digitalen Oszillatoren ist eine fein dosierbare Verstimmung ebenso sauber zu realisieren und zu reproduzieren wie eine phasenstarre Nullverstimmung.
• Die Auflösung der Oszillatoren läßt sich pro Oszillator einzeln auch für LoFi Effekte minimieren. Dann klingt es sehr nach PPG Aliasing
• Analoger Transistor Dekaden Filter (= Moog Filter).
  Der original fette und auf Wunsch verzerrte und leicht komprimierende Moog-Klang.
  Naürlich selbstoszillierend.
• Knackige Envelopes
• Midi gesteuertesÄndern (CC) der Wellenformen eines jeden Oszillators
• LFO schaltbar auf jeden der beiden Oszillatoren einzeln und den Filter
• LFO Geschwindigkeit ist per Midi Controller #48 fernsteuerbar
• Die Anschlagsgeschwindigkeit kann per seperate Knöpfe auf den Filter und die Lautstärke gesendet werden
• eingebauter Arpeggiator mit mehreren Modi. So auch eine Oktavierung jeder einzelnen Note. Also nicht wie sonst nach einem Durchlauf.
  Gedrückt sind die Noten c, e, und g:
  Mode B: c, e, g, c+1, e+1, g+1
  Mode C: c, c+1, e, e+1, g, g+1
• Weil es keinen Klangspeicher gibt, sieht man immer die Einstellungen die man auch höt. Die globalen Daten (Midi Kanal, angewählte Wellenformen, ARP Einstellungen und Retrigger Mode) werden jedoch gespeichert.
• ...
• Sau guter Klang. Hat das gewisse "umpf!" (hello to Ray !)

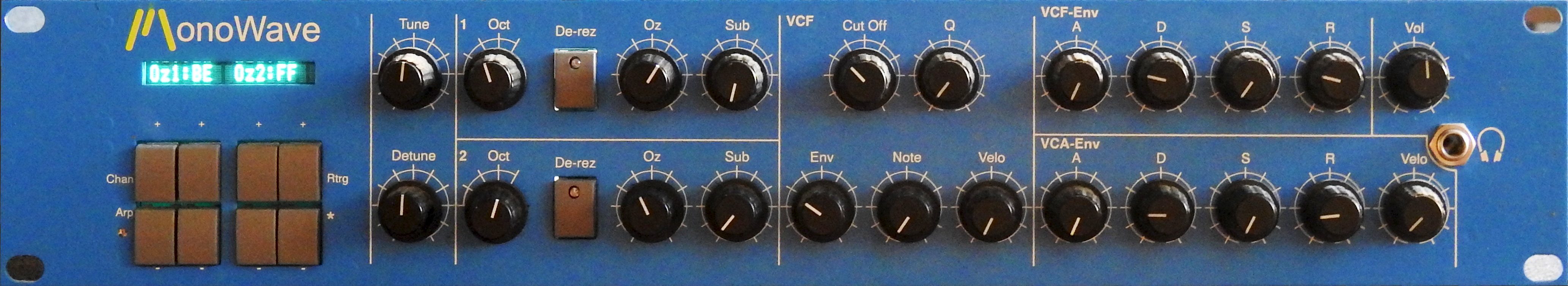

MonoWave Vorderansicht
MonoWave front


MonoWave Anleitungs-Zeichnung
MonoWave manual drawing

Anleitung

Die deutsche Anleitung als PDF gibt es hier
oder als HTML-Version hier

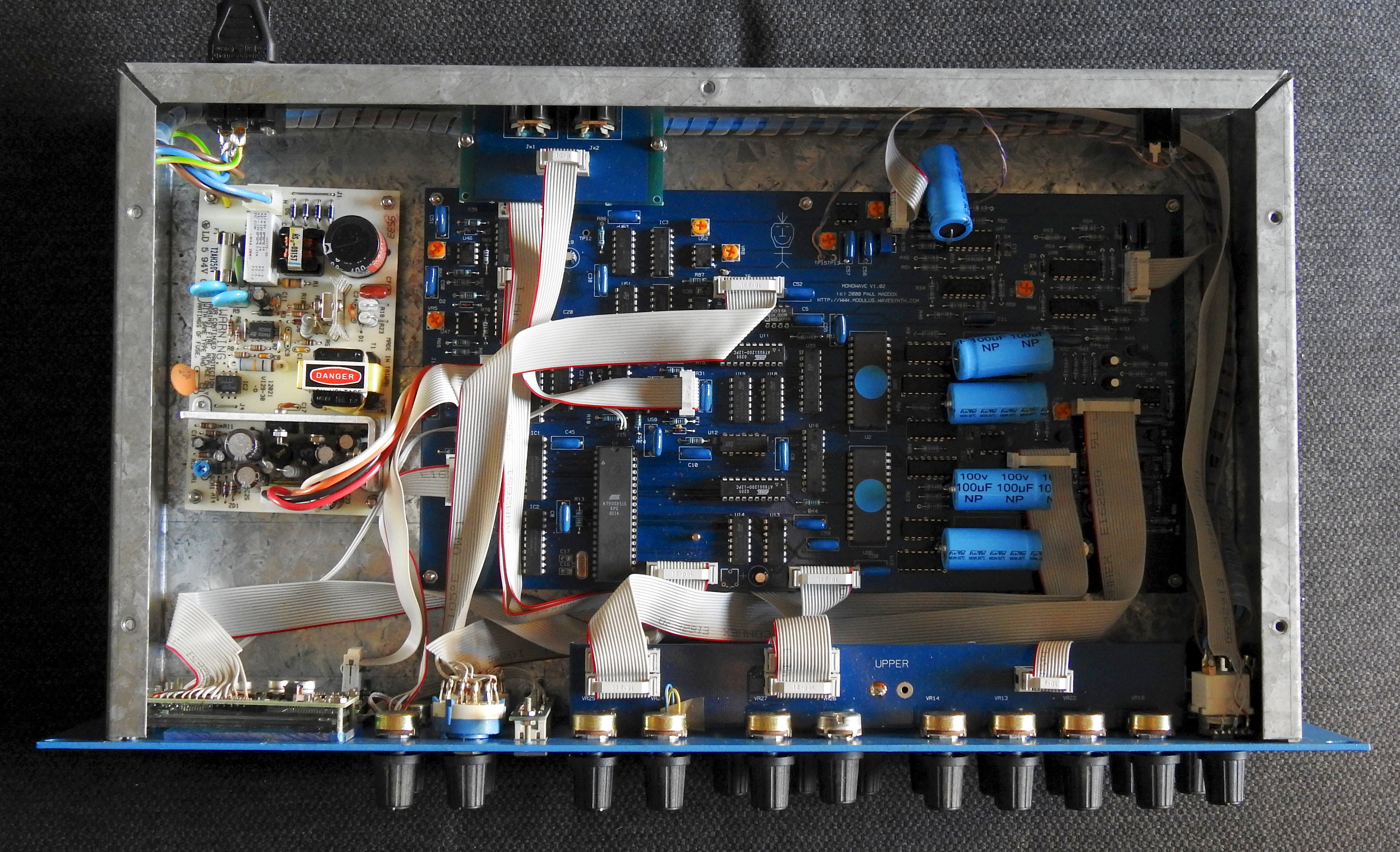

MonoWave Innenleben
MonoWave's inside

Klangbeispiel

Ein Klangbeispiel gibt es hier (1.2 MB) oder für HTML5 Browser unten:

Alles wurde mit vier Noten getriggert. Der erste MonoWave spielt auf den 16tel Note das Arpeggio aus den Noten C, G darunter, As einen Halbton höher und dann noch ein C eine Oktave unter dem ersten. Der zweite MonoWave spielt die selben Noten, allerdings als ganze Noten.
Später hört man genau diese Töne auch vom Waldorf Q als Pad gespielt. Der danach einsetzende Rhythmus kommt vom Waldorf rackAttack. Alles wurde live gespielt und mit Midi Clock syncronisiert.
Keine externen Effekte oder EQ.

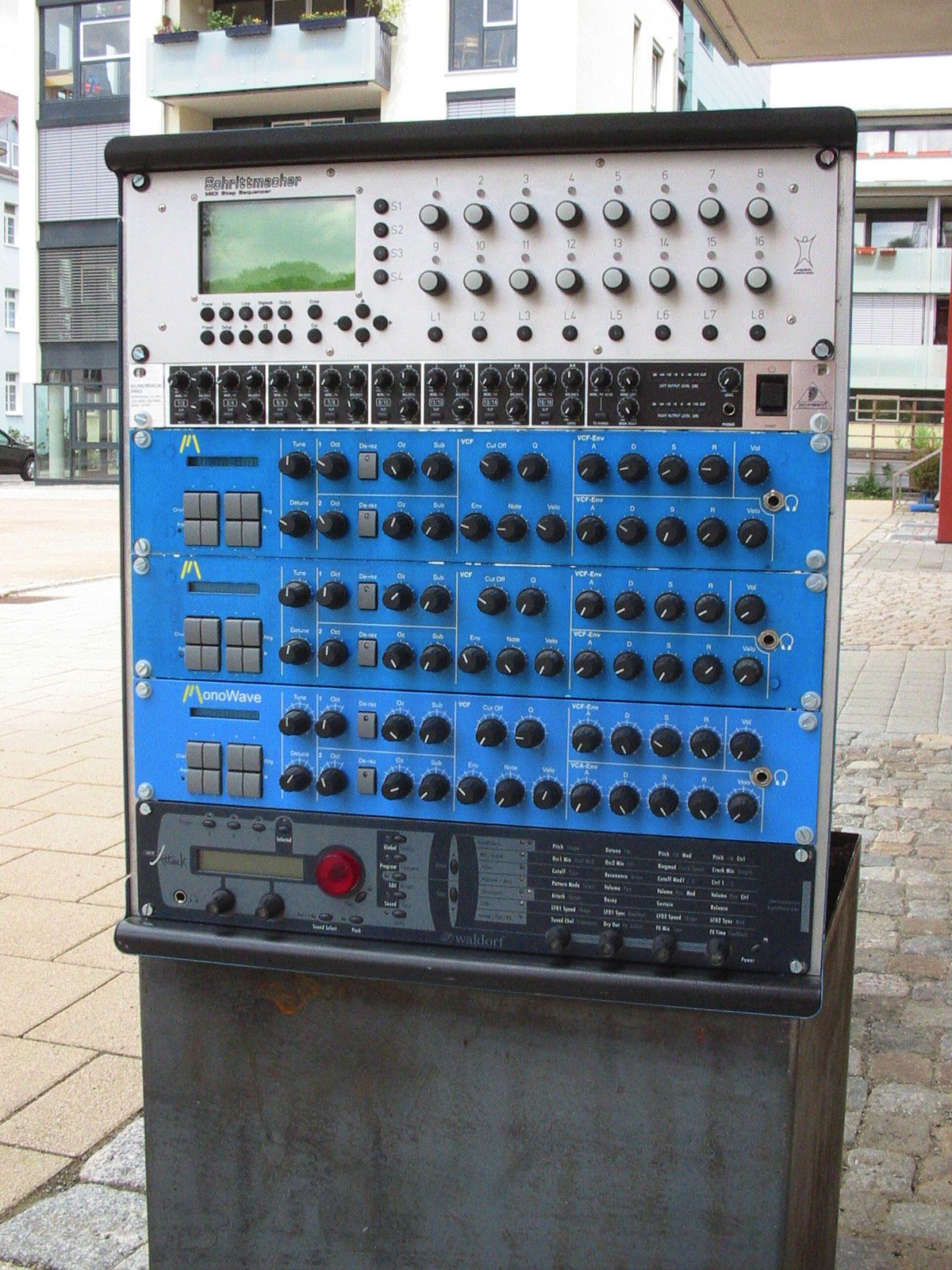

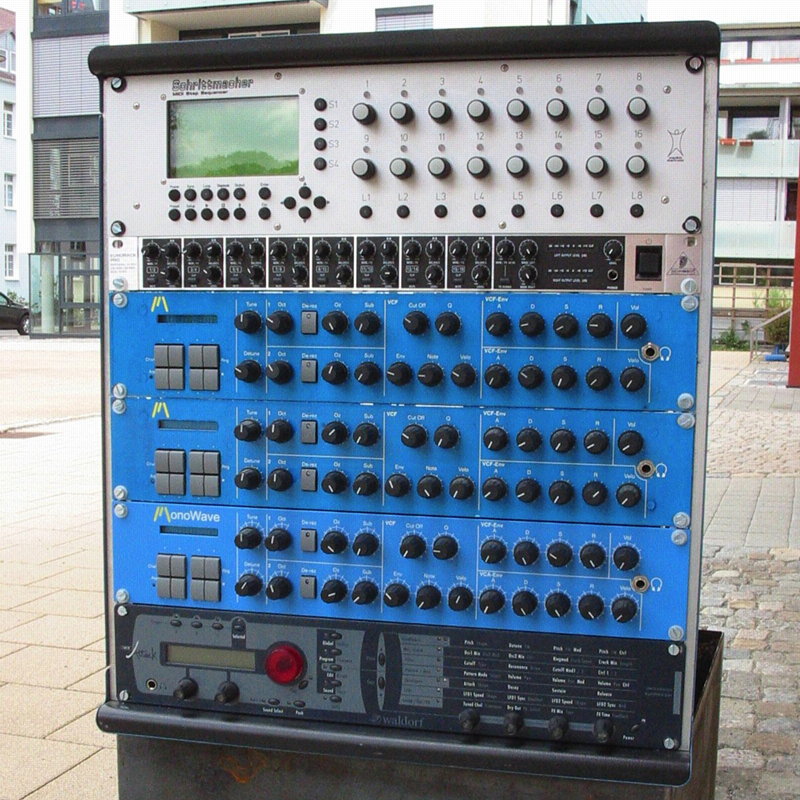

von oben nach unten:

• Schrittmacher
• Behringer Rack Mixer RX1602
• 3x MonoWaves
• Waldorf rackAttack

The facts:

The MonoWave is a project of Paula Maddox, England. She is a PPG fan, technician and musician and combined these subjects to a well done synth. She built and sold a limited run of 25 units in 2002.
The facts:

• 2 U 19" rack unit in a strong zinced metal housing
• 2 Digital oscillators containing 256 waveshapes. 127 originated from the PPG waves
• Every oscillator has its square wave suboscillator
• Thanks to the digital oscillators you are able to adjust detunnings from zero (no phase locked) to out off tune easy. And you are able to reproduce this with ease.
• The digital resolution of each oscillators may turned to a LoFi mode. It sounds very much like PPG aliasing
• Analogue lowpass ladder filter (= Moog filter)
  The original phat Moog sound. Moog filter distortion a slight compression and selfoscillating included.
• crisp envelopes
• Midi (CC) conrolled change of the oscillators waveshapes.
• LFO may modulate the oscillators (seperately chosen) or the filter.
• LFO speed remote controlled by sending Midi controller #48
• velocity may be routed to the filter cutoff and the volume by a dedicated knob for each of them
• built in arpeggiator with different modes. For example a mode including a ovtaving of each note. Not after each whole sequence.
  Press the notes c, e, and g:
  mode B:c, e, g, c+1, e+1, g+1
  mode C: c, c+1, e, e+1, g, g+1
• You will always see what you will hear due to the fact it has no patch storage. But the global data (Midi channel, selected waveshapes, ARP settings and retrigger mode) will be stored.
• ...
• A very pleasing sound. It got the special "umpf!" (hello to Ray)

because the production run is limited to 25 units only, you should test this synth now. I may demonstrate this synth (Germany only). And I don't get paid for this, I "just" love this synth.

Manual

You will find the english manual PDF here
or an englische HTML version here

Sound

There is a sound example here (1.2 MB) or below for instant listening on HTML5 browsers:



Only 4 (four) notes used. The first MonoWave plays a 16th note arpeggio of the notes C, G below, A flat a half step above and another C one octave below the first. The second MonoWave plays the same notes as whole notes.
Later you will hear those notes played as a Waldorf Q pad. And then the Waldorf rackAttack plays a rhythm. Everything was played live and syced to midi clock
No external FXs oder EQs.

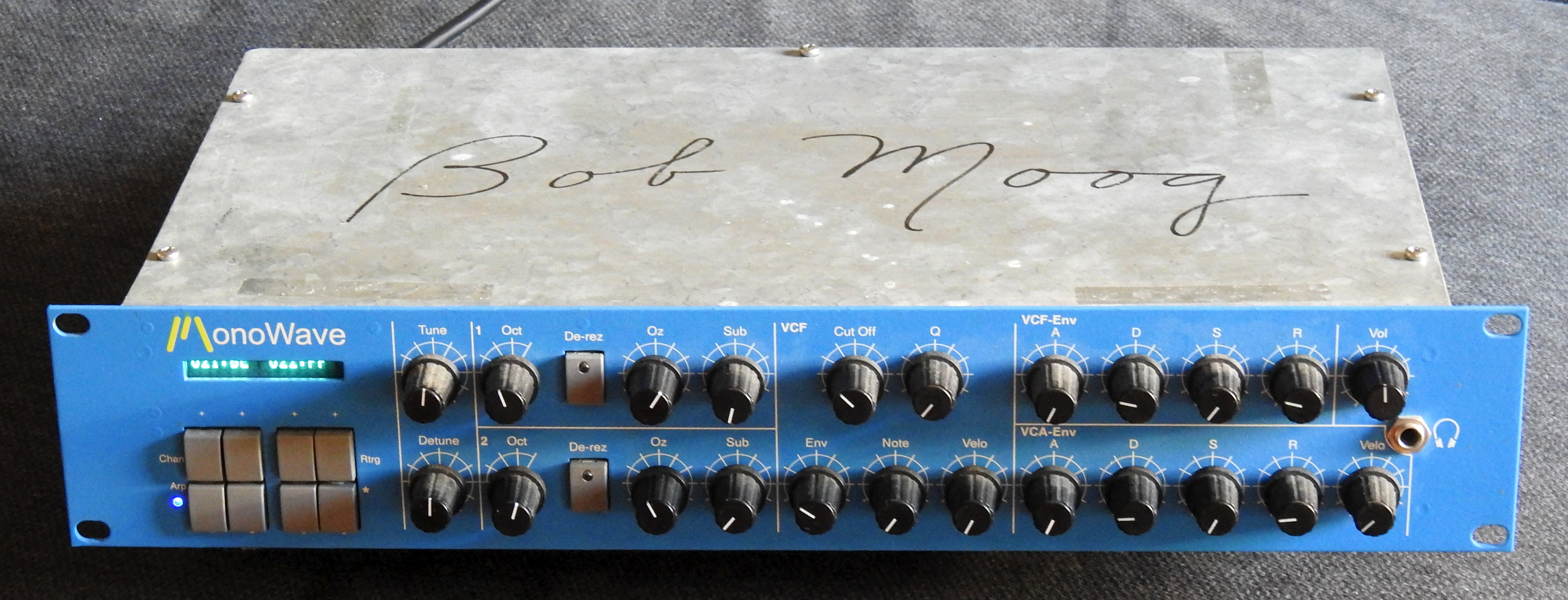

^* Bob Moog Unterschrift / signature

Ich hatte Robert Moog auf der Musikmesse 2002 gebeten ein Stück Blech das mein Studiotür zieren sollte (das war gelogen) zu signieren. Rudi Linhard, der neben Robert Moog stand, ahnte sofort, dass es ein Deckel eines 19" Geräts sein müsste, sprach mich aber erst nach dem Herr Moog es signiert hatte darauf an. Und ich gab es zu. Aber ich versprach, dass ich das nie zu Geld machen werde. Normalerweise hat Herr Moog natürlich nur Moog Geräte signiert.

On the Frankfurt Musikmesse 2002 I asked Robert Moog to sign a piece of metal that was meant to hang on my studio door (that was a lie). Rudi Linhard, who was standing next to Robert Moog, noticed of cause instantly the well known size of of a 19" housing. So he asked me, after Mr. Moog signed it, if it was a housing of a synth or something like this. I had to tell Rudi truth then. And I promised never to make money from this. Normally Mr. Moog did signed only Moog gear.
